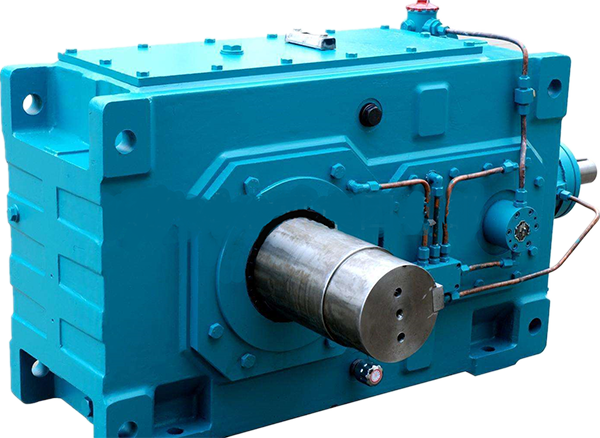

HB系列大功率齒輪箱

一、概述：

1、該系列產品采用高度模塊化設計，實現平行軸、直交軸、立式、臥式通用箱體，零部件種類減少，規格型號增加。傳遞功率大，運轉可靠性高。

2、該系列產品安裝方式靈活，可臥式或者立式安裝，也可按用戶要求進行其他形式安裝。敬請垂詢。

3、在正確選型（包括選用適當?shù)氖褂孟禂?shù)）和正常使用維護的條件下，減速機（除易損件外）的主要零部件壽命一般不低于50000小時。易損件包括潤滑油、油封以及軸承。

二、特點：

1、該系列產品有3～26型規格，減速傳動級數有1～4級，速比1.25～450。和CR、K、S系列組合得到更大的速比。

2、安裝方式：臥式、立式、擺動底座式、扭力臂式。輸入方式：電機聯接法蘭、軸輸入。輸出方式：帶平鍵的實心軸、帶平鍵的空心軸、脹緊盤聯結的空心軸、花鍵聯結的空心軸、花鍵聯結的實心軸和法蘭聯結的實心軸。

3、采用吸音箱體結構、較大的箱體表面積和大風扇，齒輪箱的主要零部件圓柱齒輪和螺旋錐齒輪采用了高強度合金鋼材質。齒輪經滲碳、淬火、磨齒工藝加工。齒輪精度為GBl0095-88.6級。齒面硬度HRC58-62。齒輪磨齒時采用低噪音的修行技術，使整機的溫升、噪聲降低、運轉的可靠性得到提高，傳遞功率增大。

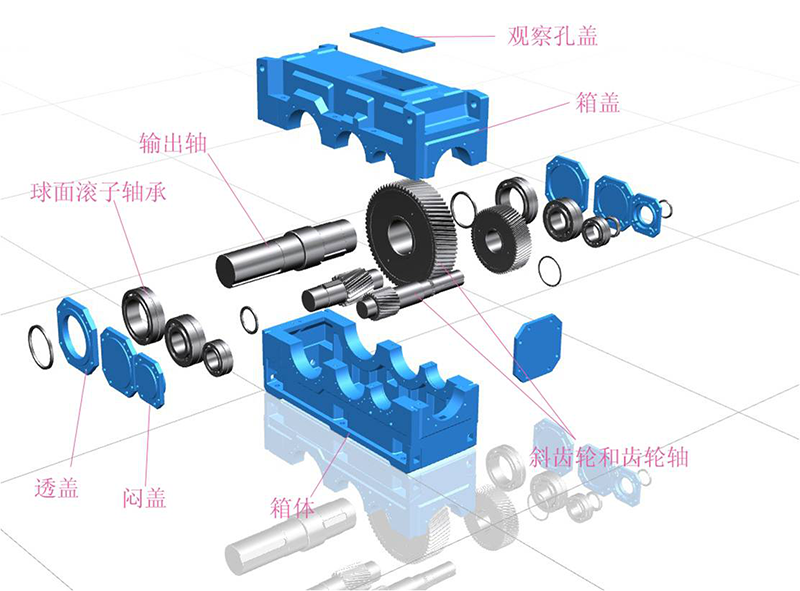

三、減速機的結構示意圖及表示方法：
