一、概述:
1、本產品設計采用了JB/T8853-2001所規定的各項技術規范。
2、本產品使用范圍:高速軸轉速不大于1500轉/分鐘。齒輪傳動圓周速度不大于20米/秒。工作環境溫度-40℃~45℃,如果低于0℃,啟動前潤滑油應預熱至0℃以上,本產品可用于正、反兩個方向運轉。
3、主要用于冶金、礦山、運輸、建筑、化工、紡織、造紙、食品、塑料、橡膠、工程機械能源等工業傳動領域。
二、特點:
1、齒輪和軸類零件采用了高強度合金鋼材質。齒輪經滲碳、淬火、磨齒工藝加工。齒輪精度為GBl0095-88.6級。齒面硬度HRC58-62。
2、傳動效率高:?jiǎn)渭?jí)大于96.5%,雙級大于93%,三級大于90%。
3、整機具有體積小、承載能力高、傳動平穩、噪聲低、效率高等特點。產品性能已達到世界先進水平,可替代同類進口產品使用。
三、減速機的型號及相關參數:

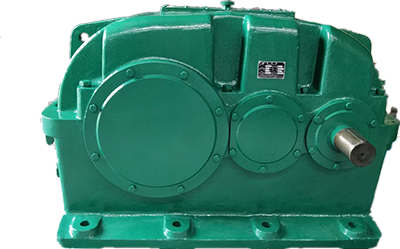

1、型號有:ZDY單級圓柱齒輪減速機,ZLY兩級圓柱齒輪減速機,ZSY三級圓柱齒輪減速機,
ZFY四級圓柱齒輪減速機。
2、規格有:
單級:80、100、125、160、200、250、280、315、355、400、450、500、560。
兩級:112、125、140、160、180、200、224、250、280、315、355、400、450、500、560、630、710。
三級:160、180、200、224、250、280、315、355、400、450、500、560、630、710。
四級:180、200、225、250、280、320、360、400、450、500、560、630、710、800。
3、表示方法示例:
注:D表示單級,L表示兩級,S表示三級,F(xiàn)表示四級,Y表示采用硬齒面齒輪
4、轉向規定:配置逆止器的減速機只允許單向運轉,轉向規定為:面對輸出軸,輸出軸順時針運轉為“S”,逆時針運轉為“N”。
